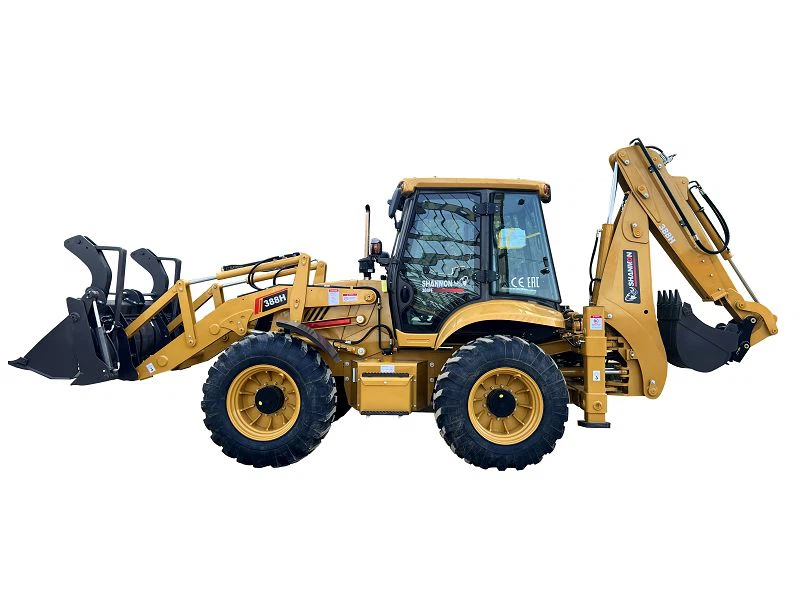

388HPredstavitev izdelka
Bag nakladalec 388H, opremljen z motorjem znamke Yuchai, nazivna moč 75 kW, popolnoma izpolnjuje dnevne potrebe po vožnji in delu, največja hitrost med potovanjem lahko doseže 38 km/H. Os in menjalnik sta domača, domačih blagovnih znamk prve stopnje, dobre kakovosti in trpežna.
Ta model ima podporno metodo H izvlečnih drogov, zadnji del kopanja pa je mogoče hidravlično pomakniti, kar učinkovito poveča obseg premikanja roke za izkopavanje in nazivno delovno območje žlice za izkop ter močno izboljša delovno učinkovitost in prihrani čas in stroški.
388H, štirikolesni konsistentni bager nakladalec. Zasnovan je posebej za ruski trg glede na potrebe ruskih strank ter vremenske in okoljske razmere v Rusiji. Dosledna struktura štirih koles je bolj stabilna pri podpiranju karoserije, kar pripomore k večji stabilnosti vozila med potovanjem. S strukturo celotnega okvirja lahko teža telesa doseže 10500 kg, kar je trenutno največje med vsemi izdelki našega podjetja.
Bager nakladalec 388H je mogoče preklopiti v način Crab Row. Ko je način mobilnosti Crab Row Mobility vklopljen, so lahko štiri enako velike pnevmatike vozila obrnjene v eno smer, zaradi česar se stroj premika diagonalno kot rak, kar ima za posledico višjo hitrost prevoza pri vožnji skozi ozke ceste ali ovinke in bolj prilagodljivo in priročno gibanje. Bolj prilagodljivo posebnemu delovnemu okolju in razmeram na cesti.
Parameter izdelka (specifikacija)
|
Splošne dimenzije |
||||||
|
1 |
Skupna dimenzija (D × Š × V) |
6554 × 2543 × 3633 mm |
||||
|
2 |
Delovna teža |
10500KG |
||||
|
3 |
Medosna razdalja |
2334±10 mm |
||||
|
4 |
Tekalna plast kolesa |
2050±10 mm |
||||
|
5 |
Najmanjša oddaljenost od tal |
451 mm |
||||
|
Glavni tehnični parameter nalaganja |
||||||
|
1 |
Kapaciteta nakladalne žlice |
1.2m² |
||||
|
2 |
Prelomna sila obremenitve |
47KN |
||||
|
3 |
Dvižna zmogljivost |
2500KG |
||||
|
4 |
Višina razkladanja žlice |
3080±50 mm |
||||
|
5 |
Razdalja razkladanja žlice |
860±20 mm |
||||
|
6 |
Globina kopanja |
30 mm |
||||
|
Glavni tehnični parameter izkopavanja |
||||||
|
1 |
Kapaciteta žlice rovokopača |
0.3m³ |
||||
|
2 |
Sila kopanja rovokopača |
49,8KN |
||||
|
3 |
Zasučni kot bagra |
180 stopinj |
||||
|
4 |
Višina razkladanja žlice |
3900 mm |
||||
|
5 |
Največja globina kopanja |
3936/4890 mm |
||||
|
6 |
Največja vlečna sila |
86KN |
||||
|
Motor |
||||||
|
1 |
Model |
Yuchai YC4A105Z-T20 |
||||
|
2 |
Vrsta |
Vrstni, direktni vbrizg, vodno hlajen, turbopolnilnik, štiritaktni |
||||
|
3 |
Valji - Notranji premer × gib |
4-108×132 |
||||
|
4 |
Nazivna moč |
75KW |
||||
|
5 |
Nazivna hitrost |
2200R/MIN |
||||
|
6 |
Najmanjša poraba goriva |
230g/kw.h |
||||
|
7 |
Maks. navor |
400N.m |
||||
|
8 |
Premik |
4.8L |
||||
|
Krmilni sistem |
||||||
|
1 |
Vrsta |
hidravlično krmiljenje |
||||
|
2 |
Model krmilnega mehanizma |
BZZ-250 |
||||
|
3 |
Prostornina črpalke |
63 ml/r |
||||
|
4 |
Model črpalke |
CBG2063 |
||||
|
5 |
Kot krmiljenja |
±36 stopinj |
||||
|
6 |
Najmanjši radij obračanja |
6950 mm |
||||
|
Pogonska os |
||||||
|
1 |
Model |
WZL110 |
||||
|
2 |
Proizvajalec |
Beilian |
||||
|
3 |
Nazivna obremenitev sprednje osi |
13T |
||||
|
4 |
Nazivna obremenitev zadnje osi |
13T |
||||
|
Ventil |
Proizvajalec |
Haihong |
||||
|
Model |
Delovni ventil |
DLV20-03 |
||||
|
Izkopni ventil |
DLV20-08 |
|||||
|
Prenosni sistem |
||||||
|
Menjalnik |
Model |
Mehansko upravljano hidravlično sinhronizirano prestavljanje |
||||
|
Vrsta |
ZL30W |
|||||
|
Zobniki |
4 Naprej, 4 Nazaj |
|||||
|
Hidravlični pretvornik navora |
Model |
YJ315 |
||||
|
Vhodni tlak |
0.4-0.65Mpa |
|||||
|
Izhodni tlak |
1.7-2.0Mpa |
|||||
|
Način hlajenja |
Oljno hlajenje |
|||||
|
Pretok |
40 ml/r |
|||||
|
Pnevmatike |
Model pnevmatike |
16.9-28 |
||||
|
Tlak sprednjih pnevmatik |
0,35 Mpa |
|||||
|
Tlak v zadnji pnevmatiki |
0,35 Mpa |
|||||
|
Največja hitrost potovanja |
38 km/h |
|||||
|
Zavorni sistem |
||||||
|
1 |
Potovalna zavora |
Zračna plošča oljne objemke, zunanja, samonastavljiva, samouravnotežna |
||||
|
2 |
Ročna zavora |
Ročna zavora |
||||
|
Sistemski tlak |
||||||
|
1 |
Nakladalni hidravlični sistem |
20 MPa |
||||
|
2 |
Hidravlični sistem za izkop |
20 MPa |
||||
|
3 |
Krmilni hidravlični sistem |
14 MPa |
||||
